聯系電話:13803857310 上置式（也叫負支承）復擺顎式破碎機和傳統復擺破碎機相比較，其不同之處在于它的傳動角大于90°，因此其肘板是向上傾斜放置的，因而得名為上置式復擺顎式破碎機。另外因傳動角較大，其動顎運轉特性得到了改善，有利于咬住大塊礦石，增加破碎比，同時提升了20%生產率，襯板的磨損也減少了，產品粒度也得到了保障。

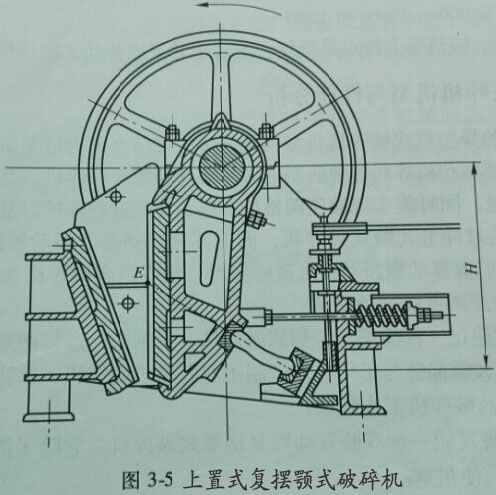

通過實際運行我們會發現，上置式復擺顎式破碎機動顎E點為肘板延長線和襯板表面的交點，此焦點是動顎軌跡改變旋轉方向的界限點。E點上部，動顎運轉軌跡是按逆時針方向旋轉，而E點下部的動顎運轉軌跡為順時針運轉。因此上置式復擺顎式破碎機動顎從E點到排料口期間，會出現阻礙排料現象，從而造成堵塞的產生。另外由于肘板是向上放置的而增加破碎機高度，增加機身。肘板的向上放置，還會令軸承受力惡化。通過分析可知，要想改善軸承的受力，需要對動顎齒面傾角進行調整，令其為零，即垂直放置，以增加動顎懸掛高度h（上置式顎式破碎機結構如圖3-5所示）。
上置式復擺顎式破碎機因傳動角大于傳統破碎機傳動角范圍，因此會被稱作大傳動角顎式破碎機。在實際生產中，此種鄂破設備由于實際投產事故較多，因此其應用并不多，而我們需要做的則是根據實際客戶需要為其選擇合適的破碎設備，并獲取超高的破碎效率。
