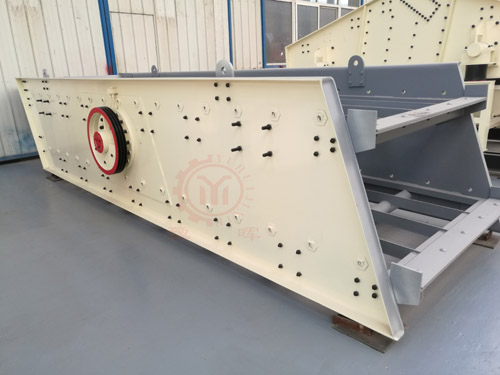

圓振動篩
圓振動篩介紹：
我公司生產的YZS系列圓振動篩是一種新型篩分設備，振動軌跡為圓，產量能耗均達到國家標準，居國內外先進水平，備受各行業用戶的好評。在結構上采用筒體式偏心軸激振器及偏塊調節振幅，先進的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力，圓振動篩是一種多層、高效的新型振動篩。該機型物料篩淌線長，篩分規格多，各檔規格篩選清晰，篩分效率高，不易堵塞。具有結構合理、激振力強、振動噪音小、堅固耐用、維修方便、使用安全等優點，廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級，是破碎篩分機組上的理想設備。當安裝了小孔徑篩網時，必須加水噴淋才能篩分潮濕的粘性物料。圓振動篩是一種做圓形振動、多層數、高效新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。
圓振動篩工作原理：
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
圓振動篩主要用途及使用條件：
本系列圓振動篩是指物料在網面上做圓形運動，用于煤炭、冶金、礦山等部門作產品分級用，該圓振篩機處理能力強，篩分效率高，具有技術參數合理，結構強度、剛度高，運轉可靠，噪音小，維修方便等特點。
圓振動篩結構特征：
驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷； 振動器采用塊偏心式結構，結構簡單；可配套選擇給料箱，給料箱的應用增加振動篩的有效篩分面積，同時延長進料端篩網使用壽命；傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。電動機安裝在篩框的左側，也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
圓振動篩的結構和主要優點：
1、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
2、構造簡單、拆換篩面方便。
圓振動篩性能特點：
1.圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便。
2.圓振動篩采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
3.圓振動篩采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。
圓振動篩的特點
1.圓振動篩結構新穎，技術參數先進，處理能力大，篩分效率高。
2.圓振動篩采用振動電機作為激振源，使用維修方便。
3.圓振動篩采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
4.圓振動篩采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。
圓振動篩主要技術參數：
|
型號 |
篩網 |
篩網 |
篩孔 |
較大 |
處理 |
振動 |
雙振 |
電機 |
篩面 |
篩面 |
重量 |
外形尺寸 |
|
2YK1225 |
2 |
6 |
4-50 |
400 |
8-60 |
800-970 |
8 |
5.5 |
20 |
1200×2500 |
2500 |
3090×1840×1080 |
|
3YK1225 |
3 |
9 |
4-50 |
400 |
10-70 |
800-970 |
8 |
5.5 |
20 |
1200×2500 |
2850 |
3240×1840×1480 |
|
2YK1230 |
2 |
7.2 |
4-50 |
400 |
12-78 |
800-970 |
8 |
7.5 |
20 |
1200×3000 |
3000 |
3590×1840×1080 |
|
3YK1230 |
3 |
10.8 |
4-50 |
400 |
13-80 |
800-970 |
8 |
7.5 |
20 |
1200×3000 |
3600 |
3740×1840×1480 |
|
2YK1237 |
2 |
8.88 |
4-50 |
400 |
15-86 |
800-970 |
8 |
7.5 |
20 |
1200×3700 |
3600 |
4290×1840×1080 |
|
3YK1237 |
3 |
13.22 |
4-50 |
400 |
16-90 |
800-970 |
8 |
7.5 |
20 |
1200×3700 |
4200 |
4440×1840×1480 |
|
2YK1535 |
2 |
10.5 |
5-50 |
400 |
20-125 |
800-970 |
8 |
11 |
20 |
1500×3500 |
4890 |
4110×2095×1300 |
|
3YK1535 |
3 |
15.75 |
5-50 |
400 |
21-125 |
800-970 |
8 |
11 |
20 |
1500×3500 |
5700 |
4300×2180×2090 |
|
2YK1545 |
2 |
13.5 |
5-50 |
400 |
22-150 |
800-970 |
8 |
15 |
20 |
1500×4500 |
5330 |
5110×2095×1300 |
|
3YK1545 |
3 |
20.25 |
5-50 |
400 |
22-150 |
800-970 |
8 |
15 |
20 |
1500×4500 |
5800 |
5300×2180×2090 |
|
2YK1548 |
2 |
14.4 |
5-50 |
400 |
22.5-162 |
800-970 |
8 |
15 |
20 |
1500×4800 |
5980 |
5410×2095×1300 |
|
3YK1548 |
3 |
21.6 |
5-50 |
400 |
22.5-162 |
800-970 |
8 |
15 |
20 |
1500×4800 |
6600 |
5600×2180×2090 |
|
2YK1848 |
2 |
17.28 |
5-80 |
400 |
25-206 |
750 |
11 |
15 |
20 |
1800×4800 |
7080 |
6000×2450×1910 |
|
3YK1848 |
3 |
25.92 |
5-80 |
400 |
32-276 |
800-970 |
8 |
18.5 |
20 |
1800×4800 |
7600 |
6120×2450×2230 |
|
2YK1854 |
2 |
19.44 |
5-80 |
400 |
32-312 |
800-970 |
8 |
18.5 |
20 |
1800×5400 |
8150 |
6600×2450×1910 |
|
3YK1854 |
3 |
29.16 |
5-80 |
400 |
32-312 |
800-970 |
8 |
22 |
20 |
1800×5400 |
8840 |
6720×2450×2230 |
|
2YK2160 |
2 |
25.2 |
5-100 |
400 |
50-475 |
970 |
8 |
30 |
20 |
2100×6000 |
9780 |
7210×2760×2075 |
|
3YK2160 |
3 |
37.8 |
5-100 |
400 |
50-475 |
970 |
8 |
30 |
20 |
2100×6000 |
10800 |
7355×2760×2475 |
|
2YK2460 |
2 |
28.8 |
5-100 |
400 |
65-550 |
970 |
8 |
37 |
20 |
2400×6000 |
13600 |
7210×3060×2075 |
|
3YK2460 |
3 |
43.2 |
5-100 |
400 |
70-620 |
970 |
8 |
37 |
20 |
2400×6000 |
15600 |
7355×3060×2475 |
