聯系電話:13803857310顎式破碎機是由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機，廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。現有顎式破碎機的動顎采用電機，通過皮帶帶動偏心輪運動完成動顎與靜鄂之間的破碎動作，其機械安全性能低，破碎效果不理想，在破碎過程中容易從進料口崩濺出破碎的骨料，同時在破碎過程中產生大量的灰塵，引起嚴重的環境污染，造成燒結磚利用率低下等問題。
在現有的破碎鄂板結構設計中，由于其結構相對固定，無法針對破碎骨料的特點進行針對性設計，因此，在燒結磚破碎過程中，容易產生大量針狀及片狀顆粒。將帶有大量針狀及片狀顆粒的燒結磚骨料作為再生骨料配置混凝土，這種再生磚骨料混凝土的抗壓、劈拉等基本力學性能較差，制約了再生磚骨料混凝土的應用。如果對帶有大量針狀及片狀顆粒的燒結磚骨料進行二次加工，將提高生產成本，不利于燒結磚的資源化利用。
針對上述存在的問題和不足，提供一種結構設計合理、使用安全、燒結磚利用率高、破碎出料粒徑易于控制的燒結磚用往復式顎式破碎機。
為達到上述目的，所采取的技術方案：

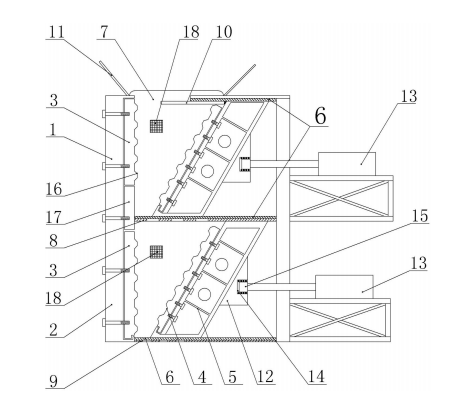

一種燒結磚用往復式顎式破碎機，包括呈縱向?qū)盈B布置的破碎倉體一和破碎倉體二、匹配設置在各個破碎倉體內的破碎裝置和驅動破碎裝置的往復動力機構。破碎裝置包括固定設置在破碎倉體內其中一側面上的靜鄂板、與靜鄂板對應且與破碎倉體之間匹配滑動配合的動顎以及固定在動顎上的動顎板。往復動力機構的驅動端與動顎連接驅動，破碎倉體一頂部開設有進料口，破碎倉體一與破碎倉體二之間設有篩板一。破碎倉體二底部也開設有篩板二，篩板二上開設的篩孔較篩板一上開設的篩孔小。
采用上述技術方案，所取得的有益效果：
1、擺脫了傳統的由電機帶動偏心輪進行動顎的結構設計，采用往復式破碎結構，大大提高了機械操作的安全性，有效地提高了破碎效率。同時在破碎倉體一的進料口處設置了安全防護板，能夠有效的防止骨料在破碎過程中的崩濺。
2、根據燒結磚的材料性質和對顆粒的使用要求，分倉體對燒結磚進行破碎并對靜鄂板及動鄂板進行了重新設計。靜鄂板采用顎式破碎板在上、點式破碎板在下的組合式破碎鄂結構。同時，根據燒結磚材料的性質，降低了顎式破碎板的凸起角度，加大了凸起和凹入部分的寬度，顯著降低了出料后針狀及片狀骨料的含量，使再生磚骨料更好的適用于配置再生磚骨料混凝土或應用于其他工程領域。
3、在破碎倉體一和破碎倉體二中設置了吸灰孔，不僅防止粉塵向入料口及出料口的擴散，而且對粉塵進行了有效的收集，能夠根據其特性應用于其他的工程領域。吸灰孔的設置還大大改善了操作環境，提高了燒結磚的利用率。
4、擺脫了傳統顎式破碎機通過調節復位彈簧控制出料粒徑的方式，改用粒徑調節螺栓進行調節，使各破碎倉體出料粒徑能夠得到精確的控制，同時本發明采用兩個破碎倉體縱向布置，并在其底部通過篩板進行出料粒徑的進一步控制，避免了骨料的二次加工，大大提高了再轉生磚骨料的利用率。
5、在破碎倉體一及破碎倉體二上、下部均設置了導軌，避免了傳統顎式破碎機中動鄂板與倉體壁容易夾料的問題，提高了工作效率，進一步優化了整個設備的性能。
